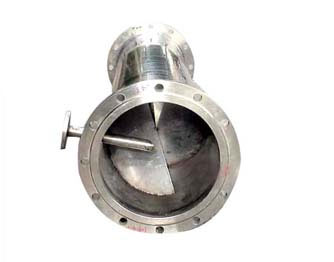

管道混合器

产品介绍
        管道混合器也称管式静态混合器,在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效,是处理水与各种药剂实现瞬间混合的理想设备,具有快速高效混合、结构简单,节约能耗、体积小巧等特点,在不需外动力情况下,水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用,使加入的药剂迅速、均匀地扩散到整个水体中,达到瞬间混合的目的,混合效率高达90~95%,可节省药剂用量约20~30%,对提高水处理效果,节约能源,具有重大意义。

构造原理
        管道混合器一般由三节混合单元组成(也可根据混合介质的特性增加节数)。每节混合单元为一个180°扭曲的固定螺旋叶片(或90°交叉插板叶片),分左旋和右旋两种。相邻两节中的螺旋叶片旋转方向相反,并相错90°。为便于安装螺旋叶片,玻璃钢筒体做成两个半圆形,两端均用法兰连接,筒体缝隙之间用环氧树脂粘合,保证其密封要求。其它材质的管道混合器做法不尽相同。
管道混合器的螺旋叶片不动,仅是被混合的物料或介质的运动,流体通过它除产生降压外,无需外部能源。主要是流动分割、径向混合、反向旋转,两种介质不断激烈掺混扩散,达到混合目的。

适用范围
1、城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用;
2、城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用;
3、给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理;
4、工业废水中进行酸碱中和混合作用;
5、多种工业废水进行混合均化处理。

设计参数
1、管道混合器管径按经济流速进行选择,一般按0.9~1.2m/s计算,管径大于500mm的流速可达1.5m/s。有条件时,将管径放大50~100mm,可以减少水头损失;
2、管道混合器混合单元节数基本组合按三节考虑,水头损失约0.4~0.6m,也可根据混合介质的情况增减节数;
3、管道混合器内水压按0.1MPa考虑,也可根据实际压力进行设备加工。

产品安装
1、管道混合器安装不受方向限制,可以水平、垂直或其他组合方式;
2、管道混合器安装在架空管道上时,必须用管道支架进行固定,埋地管道可安装在检修井内;
3、投加药剂的管道由用户单位自行设计,可按全国给水排水标准图进行安装,但管内流速必须大于1.0m/s,管中压力应小于0.2MPa(FRP材质);
4、各种药剂的投加位置,应在管道混合器混合单元前端,并大于0.3米。

技术参数
(下表为FRP材质管道混合器标准数据,含加药口)
型号
公称直径
(mm)
管外径
D1
法兰盘外径
D2
长度
L(mm)
加药口
(mm)
流速
(m/s)
流量
(m3/h)
总压头损失(∆h/m)
参考重量(kg)
UPVC
FRP
碳钢衬胶
不锈钢
GH-50
DN50
Æ60
Æ165
600
DN15
< 1
< 6.84

1.5
4
-
6.5
GH-65
DN65
Æ75
Æ185
650
DN15
< 1
< 11.88
2
4.5
-
9.5
GH-80
DN80
Æ90
Æ200
700
DN15
< 1
< 18.08

3
6
-
10.5
GH-100
DN100
Æ110
Æ220
800
DN15
< 1
< 28.08

4
8.5
-
16
GH-125
DN125
Æ140
Æ250
900
DN20
< 1
< 43.92

7
11
-

GH-150
DN150
Æ162
Æ285
1000
DN20
< 1
< 63.36

9
15
-

GH-200
DN200
Æ212
Æ340
1300
DN25
< 1
< 108
0.076
19.5
23
-

GH-250
DN250
Æ264
Æ395
1500
DN25
< 1
< 180
0.079
35
34
-

GH-300
DN300
Æ314
Æ445
1600
DN25
< 1
< 262.8
0.076

44


GH-350
DN350
Æ366
Æ505
1700
DN25
< 1
< 360
0.4
-
60


GH-400
DN400
Æ416
Æ565
2000
DN25
< 1
< 468
0.67
-
76
304

GH-450
DN450
Æ468
Æ615
2100
DN25
< 1
< 589

-
90

285
GH-500
DN500
Æ518
Æ670
2200
DN32
< 1.5
< 1098
0.91
-
103


GH-600
DN600
Æ620
Æ780
2600
DN32
< 1.5
< 1512
0.95
-
138
562

GH-700
DN700
Æ720
Æ895
2900
DN40
< 1.56
< 2160
0.98
-
173


GH-800
DN800
Æ820
Æ1015
3300
DN40
< 1.59
< 2880
1.01
-
237


GH-900
DN900
Æ922
Æ1115
3600
DN40
< 1.57
< 3600
0.99
-
307


GH-1000
DN1000
Æ1024
Æ1230
4000
DN65
< 1.53
< 4320
0.94
-
352


GH-1100
DN1100
Æ1126
Æ1340
4400
DN65
< 1.53
< 5040
0.94
-
525


GH-1200
DN1200
Æ1228
Æ1455
4700
DN80
< 1.60
< 6510
1.03
-
664


GH-1300
DN1300
Æ1332
Æ1575
5100
DN80
< 1.60
< 7641

-
885


GH-1400
DN1400
Æ1436
Æ1675
5500
DN80
< 1.60
< 8862
1.05
-
1129


GH-1500
DN1500
Æ1540
Æ1785
5900
DN80
< 1.60
< 10173

-
1438


选型参考
UPVC
FRP
碳钢衬胶
不锈钢
规格 mm
DN50~DN300
DN50~DN1500
DN300~DN1500
DN50~DN1500
耐压
1.0MPa、1.6MPa
0.2MPa
1.0MPa、1.6MPa
1.0MPa、1.6MPa
使用温度
-10~+60℃
-10~+70℃
-10~+100℃
-10~+100℃
耐腐蚀性
外观
美观
一般
一般
美观
价格
较高
交货期
较长
重量
比重
1.35~1.46g/cm3
1.8g/cm3
7.85g/cm3
7.93g/cm3
内部结构
DN50~DN100螺旋结构
DN125~DN300交叉插板结构
螺旋结构
交叉插板结构
交叉插板结构
